Altair FluxMotor 是一款灵活又开放的旋转电机专用预设计工具。通过软件，用户可以灵活的使用标准零件库或自定义零件快速建立电机模型、创建绕组、添加材料以及执行一系列性能测试和结果对比。软件平台以先进的现代技术为基础，提供快速且精确的计算,必要时在底层与 Altair Flux™有限元计算工具互联进行更多高级计算，考虑更多复杂的现象。

产品亮点

• 旋转电机设计专用工具

• 快速设计

• 电机多物理场工具

• 界面友好、设置流程简易

• 面向用户的绕组工具

• 自动测试及报告输出

• 电机效率图快速评估

• 高效率与高精度

• 开放的材料库

• 高效的电机零件管理及自定义(槽形永磁体形状、等)

• 采用库模式管理电机项目

优势

高效性

·高效的工作环境

·几分钟内完成电机建模与评估在预设计阶段快速了解电机技术经济潜力，从而在电机建模制造时获得高效生产率

提供更佳的可视化电机性能图统一界面下的多物理场计算分析

适合广泛的使用者

技术人员、工程师、研究者

覆盖从设师、加工制造到电机集成维护以及培训各个领域

覆盖所有设计任务

·适合所有级别用户:初级、中级或者专家级

·包含所有任务阶段:从电机性能选型评估到预设计

精度保证

FluxMotor 利用优化技术有效减少计算时间

融合 Altair Flux 35 年的工程应用经验 确保计算结果的精确性

分析设置与任务相关联一精度与速度的**平衡

扩展用于高级分析

直接输出成全参数化的Flux模型文件包括既有物理属性定义，可直接在Flux环境下运行求解。同时也可用于高级分析，如偏心、振动噪声等

输出至Flow Simulator，用以更精确的热计算分析

输出斜级电机模型,用以 Flux Skew环境下的进一步计算分析

生成链接 Hyperstudy 的工程文件,用以DOE、优化等分析计算

支持FMU\MAT模型输出，进一步用于系统控制环境中

FluxMotor 功能详解

电机设计循序渐进，简单易学

始终基于已有电机模板开始设计

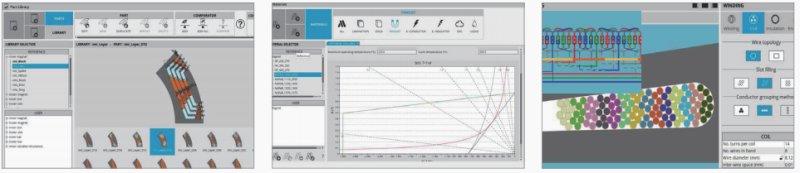

轴-转子永磁-定子槽型-绕组-机壳循序渐进，轻松创建模型

面向用户的绕组工具

·提供 4种不同的绕组模型(Auto,EasyAdvanced，Expert)

绕组设置参数与设计任务自动匹配

辅助绕组工具自动计算绕组特性参数4端部绕组形式及绕组连接方式定义(Y型和 Δ 型)

提供线圈形状、排布方式等工具

可扩展的材料库

支持自定义材料特性:机械属性、电磁属性、温度特性

轻松定义 B(H)曲线、铁损曲线

高效的电机零件库管理

软件自带标准零件库

提供丰富的全参数化定子槽型和永磁体等模型

用户自定义零件(槽、永磁体)

提供标准的可编辑槽或者永磁体零件模型模板，可修改自定义

可通过 Flux Sketcher 导入外部 CAD转换为零件库模型

强大的项目管理

电机库环境轻松管理设计电机项目:

提升项目管理

快速查看已有设计

管理所有产品

性能快速对比

内嵌电机性能测试

FluxMotor 提供专用测试环境用于评估电机各项电气性能

平台同时提供热稳态工况分析、结构NVH 分析等多物理场电机性能

预定义标准测试工况

丰富的输入参数用于控制测试条件

测试计算过程基于优化技术

测试结果自动提取

预定义的自动工况测试内容

预定义的自动工况测试内容

空载测试:齿槽转矩、反电动势

DQ 平面 Map 图:磁链、电感、转矩、

铁损等

额定测试:电机综合性能(额定点)

温度测试:电机稳态、瞬态温度

正弦波或方波指定工作点测试

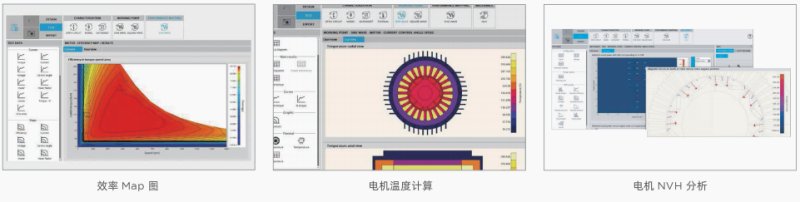

电机效率 Map 图测试

NVH 测试:电机工作点、频谱工况测试，模态计算、辐射声功率计算

自动提取报告

说明所有设计及测试数据报告以 html或 pdf 格式输出

与有限元软件Flux无缝链接

FluxMotor 设计的电机模型可直接输出至 Flux 软件,进行进一步的高级分析，如动态特性、热性能、偏心、振动噪声、驱动控制等
